目前，鈦合金由于它的比強(qiáng)度高等優(yōu)點(diǎn)，已經(jīng)越來越廣泛地應(yīng)用于航空、航天等重要領(lǐng)域，鈦合金薄壁管材的應(yīng)用也相當(dāng)廣泛，鈦合金薄壁管材的質(zhì)量直接影響飛機(jī)或航天器的安全，因此對(duì)鈦合金薄壁管材的質(zhì)量控制具有非常重要的意義．鈦合金薄壁管材的質(zhì)量控制多采用超聲波和渦流檢測(cè)的方法，超聲檢測(cè)由于其靈敏度高、檢測(cè)缺陷取向多而成為目前使用較多的一種無損檢測(cè)方法。

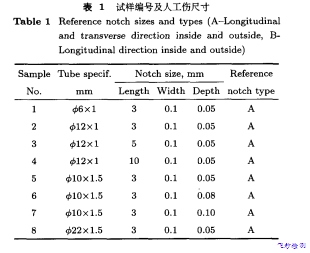

由于鈦合金薄壁管材超聲檢測(cè)具有靈敏度高、檢測(cè)盲區(qū)小、多為自動(dòng)檢測(cè)等特點(diǎn)，因此對(duì)儀器設(shè)備的要求同常規(guī)超聲檢測(cè)相比有一定的區(qū)別，通常認(rèn)為，鈦合金薄壁管材超聲檢測(cè)中，人工傷對(duì)超聲波聲束的反射主要是刻槽與基體材料之間的端角反 射，因此人工槽的寬度對(duì)聲束反射影響較小，為了實(shí)驗(yàn)不同尺寸鈦合金管材人工傷對(duì)檢測(cè)結(jié)果的影響，結(jié)合具體應(yīng) 用制作了一組不同深度和長(zhǎng)度人工傷的試樣，試樣編號(hào)及尺寸如表1。

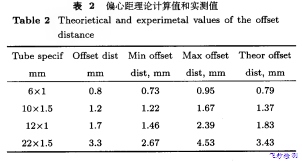

為了對(duì)比不同儀器在管材檢測(cè)中的分辨率情況，選用SONIC1 38-VFD型超聲波檢測(cè)儀、 CTS一22型超聲波檢測(cè)儀作為比較對(duì)象．實(shí)驗(yàn)結(jié)果表明，不同的探頭導(dǎo)致檢測(cè)結(jié)果的不同，即 使標(biāo)稱值一致的探頭也有很大的區(qū)別．1號(hào)探頭能得到 理想的橫波，而3號(hào)卻不能，通過2．3節(jié)測(cè)量探頭的焦點(diǎn) 尺寸，發(fā)現(xiàn)1號(hào)探頭的焦點(diǎn)尺寸比2，3號(hào)小～到兩倍，由于我們測(cè)量的薄壁鈦合金管材厚度較小，為l一1．5 mm， 2，3號(hào)探頭的焦點(diǎn)直徑已經(jīng)接近或大于管材的壁厚，聲波在管材中會(huì)產(chǎn)生干涉，無法形成橫波，因此管材檢測(cè)時(shí)探頭焦點(diǎn)的選擇是很重要的，一般應(yīng)選擇焦點(diǎn)直徑(一3 dB) 小于壁厚二分之一的探頭來進(jìn)行，以保證進(jìn)入管壁后聲束的聚焦效果。

飛秒檢測(cè)技術(shù)團(tuán)隊(duì)具有豐富研發(fā)經(jīng)驗(yàn)，兼容了飛秒檢測(cè)長(zhǎng)期積淀；運(yùn)用尖端儀器，完善的標(biāo)準(zhǔn)圖譜庫、強(qiáng)大原材料庫，徹底解決了化工領(lǐng)域如金屬表面處理劑、清洗劑、金屬加工液、橡膠、塑料、膠黏劑、涂料、水處理藥劑、紡織印染助劑等企業(yè)配方改進(jìn)、新產(chǎn)品研發(fā)的切實(shí)問題；正是飛秒檢測(cè)優(yōu)質(zhì)的口碑，贏得多個(gè)領(lǐng)域龍頭企業(yè)關(guān)注，成功地建立精細(xì)化學(xué)品研發(fā)平臺(tái)；在飛秒檢測(cè)共同努力下，企業(yè)不斷技術(shù)革新，促進(jìn)行業(yè)的良性發(fā)展。
